Идея убрать комп куда-нибудь подальше в подвал или на чердак посещала меня давно. Включать и отключать удалённо не такая уж и больша проблема - на алике полно радио-релеек с пультами - а вот передача видео-сигнала на расстояние долгое время была проблемой ввиду цены на HDMI кабели, их хрупкости и необходимости использования усилителей при длине больше 10-ти метров. Однажды обломав такой кабель в месте сгиба или самого коннектора обратно его не переобжать... без специального набора, который не везде купишь и который стоит баснословных денег. USB же наверное ещё можно как-то перепаять в месте разрыва, но его ээфективное расстояние заканчивается на 5-ти метрах.
Сначала я подумывал о беспроводной передаче HDMI сигнала: такие адаптеры имеютя на маркетплейсах, но тогде стоили дорого да и, поскольку мне нужно было перенести дисплеи из дома в летнюю кухню, через две шлакоблочные стены сигнал вряд-ли пробьёт. Рассматривал так же и оптоволкно: в теории, но только в теории, оно должно быть дешевле той же витой пары, но сложность обжима коннектороов и необходимость использования каких-то там специальных ножей отталкивали ещё сильней, не говоря уже о хрупкости оптического кабеля.
Сейчас в предложке ютуба мне периодически выскакивают видео про "HDMI to optic fiber" и то насколько это стало доступно. Но как по мне с оптикой слишком много возни, если всё делается только для помещений.
В итоге были найдены дешёвые (600р за пару) удлинители по UTP. Они используют витую пару для передачи именно HDMI сигнала (на сколько я понял, 8 жил достаточно для видео), т.е. если нужно подрубать удлинитель к свичу\роутеру, то нужно искать удлинители с IP в названии, а не просто "HDMI to RJ45". У таких обычно четырёхзначный цнник и работают как энкодеры\декодеры. Соответственно - отсюда артефакты сжатия и всевозможные задержки. За то кабеля в таком случае потребуется значительно меньше, за счёт использования коммутаторов. Пассивные же "переходники" с HDMI на RJ45, я рассматривать не буду. Могут стоить не сильно дешевле активных удлинителей, но не факт что способны хоть как-то стабильно работать даже на заявленных расстояних.
От моделей со "встроенными KVM", как на них пишут, было решено отказаться - у таких на выходе можно подключить ТОЛЬКО КЛАВИАТУРУ И МЫШЬ - то что, собственно, и обозначено значками рядом с портами. Обычно такие хоть и экономят кабель, ничего кроме устройств ввода с ними работать не будет (и то часто только проводные). Потому приобретал отдельный USB удлинитель.
Существует также стандарт HDBaseT: https://en.wikipedia.org/wiki/HDBaseT Но что это такое, я так и не понял до конца. Пакетные данные (типа сеть и интернет), вкупе с USB и напряжением, можно передавать параллельно с НЕСЖАТЫМ(!) видеосигналом по одной только витой паре? Интересно было бы пощупать такие девайсы в реальной жизни... То что имеется в продаже для домашнего сегмента может передавать только сдвоенные USB с видеосигналом, не более.

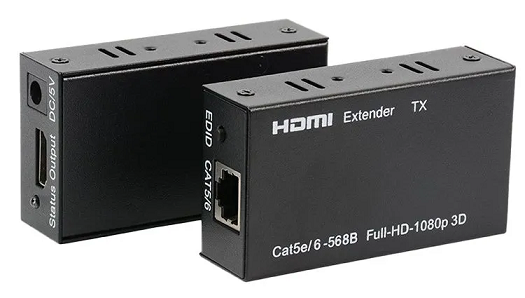

Мои экземпляры, судя по отзывам, звук тоже могут передавать (если монитор с динамиками) - хотя и звукового выхода не имеют. В продаже есть такие же, но с линейным выходом. Поскольку я использую USB звуковую карту на другом конце, данный функционал мне не интересен. Питание 5V по micro USB требуется как со стороны передатчика, так и со стороны приёмника. Так они выглядят:
В 99% случаев внутри, вне зависимо от корпуса и производителя, скорее всего будет микросхема MS9332, либо MS9332C от Macrosilicon, использующаяся в сплиттерах. В чём их различия - я так и не понял. Вот ссылки с описанием на официальном сайте: http://en.macrosilicon.com/info.asp?base_id=2&third_id=64 И версии с буквами на конце почему-то есть только на китайском сайте: http://www.macrosilicon.com/info.asp?base_id=2&third_id=128 Даташит только на китайском: https://jlcpcb.com/api/file/downloadByFileSystemAccessId/8588919989630222336

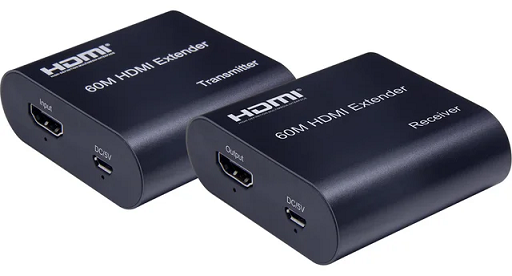

Другие модели сейчас можно найти на Озоне:

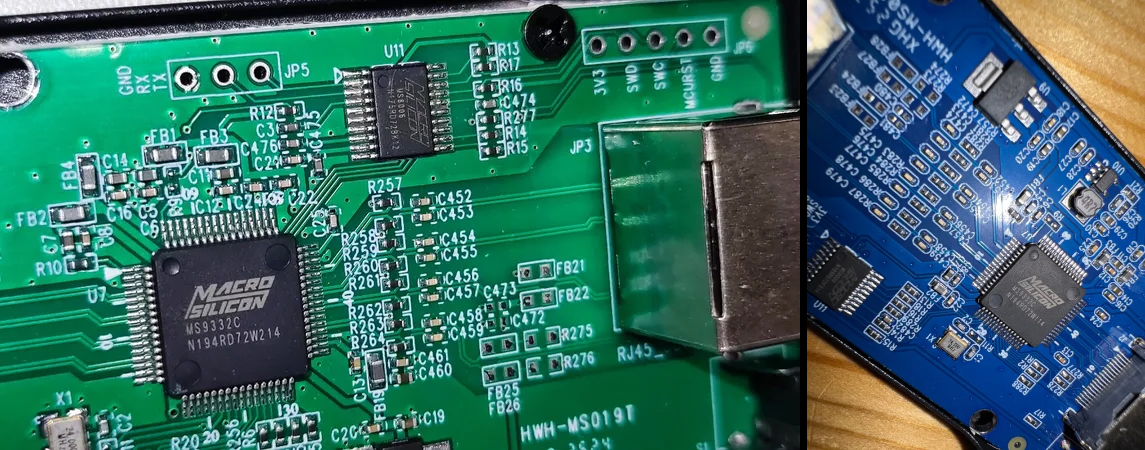

Их корпуса легко открыть, открутив болты, и посмотреть нутрянку:
Такие иногда попадаются с питанием только со стороны передатчика. Отличаются ли их схемы друг от друга - не знаю. На платах присутствует UART разъём - можно попробовать подрубиться программатором и посмотреть что там. Свои открывать не хочу из-за боязни повредить. Устройства, судя по замерам пользователей, потребляют 300 mA. Ссылки на лоты кидать не буду, так как они могут исчезнуть из продажи. Лучше будет найти реверсивным поиском по картинкам.

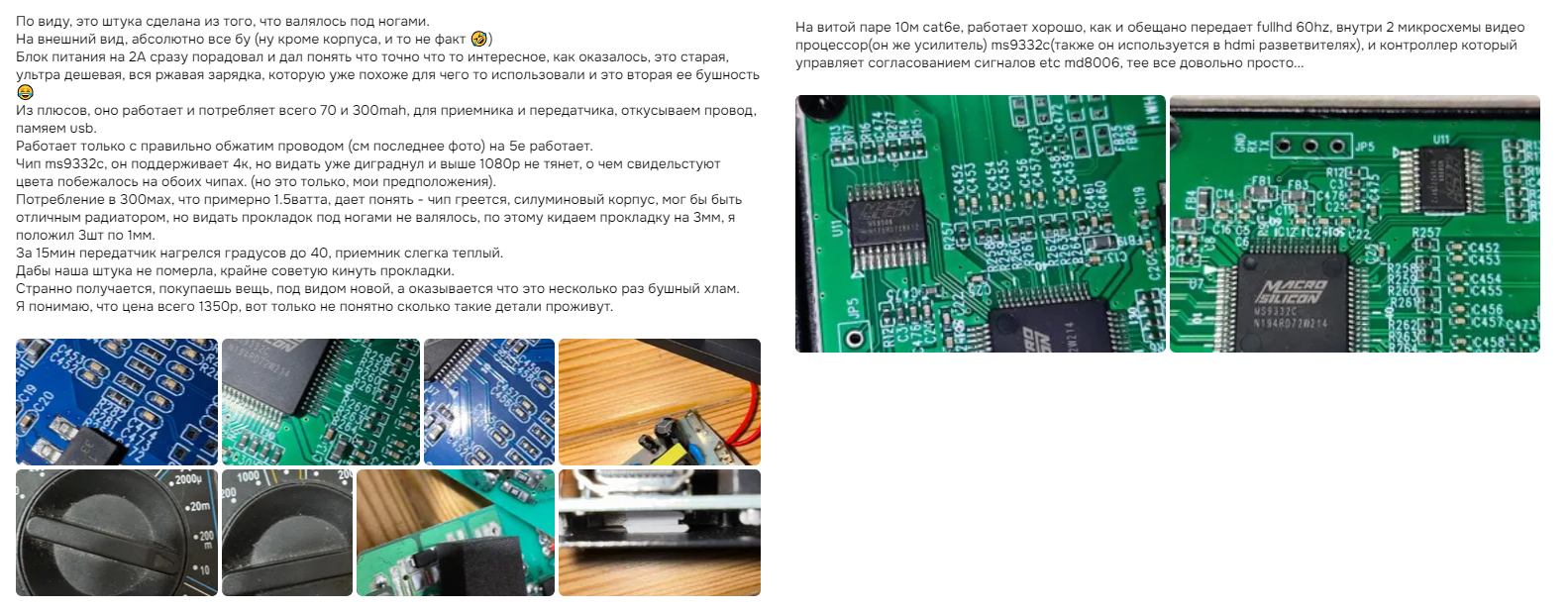

А вот и отзывы, с которых я и взял фотографии:
На всякий случай, имена удалил. Спасибо владельцам за разбор и замеры!

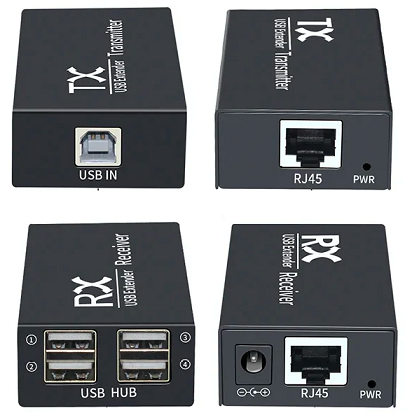

USB удлинители, комплект из одной пары, покупал такие:
Питание, тоже 5V, требуется только со стороны приёмника, подключается через джек 5.5x2.5... И то, как выяснилось, на ~25м можно обойтись без него. Максимальное расстояние работы 120м вроде. По ним информации в Интернете ещё меньше. В некоторых отзывах пишут, что есть проблемы с геймпадами. У меня же GSM модем, звуковая карта и ещё куча всякой перефирии работают прекрасно. Поскольку корпус держится на болтах, потом может разберу и сфоткаю.

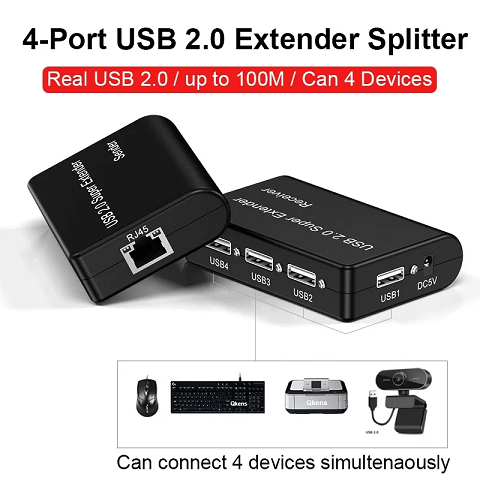

С USB удлинителями важно предупредить: большиснтво, продающихся на Aliexpress, работают на СКОРОСТЯХ USB 1! USB 2.0 стоят дороже в два-три раза и на их страницах будет конкретно это упомянуто - обычно в таких случаях приводится что-то вроде сравнения "чужие удлинители и наши" и также упомянута возможность подключения камеры. На USB 1 камера обычно ПЕРЕЧЁРКНУТА! Вот пример USB 2.0 удлинителя:
Обычно есть у продавца со смешным именем "YiBao trading что-то там" и анимешной девочкой на аватаре.
Когда покупал, то думал что будет USB 2 из-за нарочно неточного описания товара. Даже не смотря на всю вашу бдительость на тороговых площадках, хитрым китайцам всё же удастся вас когда-нибудь прогреть. Но как выяснилось, для большинства моих нужд хватает и этих скоростей... разве что флешки пишутся мучительно долго.
Далее, монтаж и настройки.
Для видеосигнала на таком расстоянии (около 25-и метров) нужен CU кабель, не омеднёнка. Причём не важно, пятая или шестая категория, хоть на них и написано "CAT 5e/6" - главное чтобы медь. Экранированная витая пара требует правильного заземления, иначе будут помехи, а я хз как это делать - по-этому покупал UTP.
Вообщем, UTP cat 5e CU 24AWG будет достаточно если нет вариантов лучше. Поскольку медь в наше время слишком дорогое удовольствие, всё упирается в цену кабеляи и его монтаж... если ещё сможете найти удлинители старым ценам: на момент написания статьи даже самые дешманские 1080 FHD подорожали чуть ли не в три раза, а 4k стали вровень по цене с беспроводными. Ещё попадались 8k, там два порта RJ45, но найти такие уже не получается - так что скорее всего мне это приснилось.
Поскольку мне нужно несколько дисплеев для комфортной работы, то приобретал сразу 75 м кабеля, делил на три приблизительно равные части и протягивал через одну гофру. Всё обжимал по схеме T568B (что кстати и указано на прямоугольных корпусах) как для видео, так и отдельный для USB. Но USB-удлинитель, как выяснилось, нормально работает и через CCA - один такой для интернета давно был протянут между постройками. Даже напряжение через него передаётся, т.е. можно обойтись без доп питания ресивера. Хотя без него иногда бывает работает не стабильно. Кабель и гофру использовал для помещений (стен): уличные хоть прочнее и имеют УФ защиту, но под навесом этого не требуется - спустя несколько лет ничего с ними не случилось.
Много сомнений ещё было по поводу интерференций - всё-таки витая пара предназначается для другого рода сигнала и не вызовет ли проблем то что я пускаю все провода очень близко друг к другу по гофре? Ещё перпендикулярно UTP идёт силовой кабель 220v и пока тестировал всё до прокладки - грешил на него. Но, как выяснилось, большая часть помех и отвалов была связана с неплотными, окислившимеся RJ45 коннекторами и использованием CCU. Кстати, судя по моим экспериментам, "омеднёнку" использовать можно, но не в середине между двумя медными UTP, а по "краям" - перед передатчиком и приёмником, и не длинее 5-ти метров.
Саму витую пару можно соединять отрезками через двойные переходники сколько угодно, проблемы лишь начнутся когда их коннекторы начнут физически выпадать. Как вариант можно посадить на "термосопли". В случае перелома переобжимаешь и сажаешь на переходник - главная особенность витой пары это простота эксплуатации и универсальность по сравнению с дорогими сигнальными кабелями. Вне помещений соединения, разумеется, нужно распологать внутри водонепроницаемых электрических коробок. Ещё есть в планах поэкспериментировать: поставаить тройник и подключить ещё монитор к существующему кабелю на улице - один передатчик и два приёмника.
В моей видеокарте HDMI разъём всего один, а Display Port'а аж три - пришлось докупать конвертеры. Опять же, мне кажется что раньше я также находил и DP удлинители по витой паре, но из продажи они почему-то исчезли. Хотя по мне так Дисплей порт на пк более распространён, особенно на АМД-шных картах, да и лицензия на него не нужна.
Конвертеры "HDMI to VGA" с приёмного конца (к монитору) работают с удлинителями нормально, а вот "DP to HDMI" со стороны передатчика (от компа) - не всегда. Например, заранее исправный и проверенный напрямую, переходник типа DP-male to HDMI-female, купленный за 150р, работать отказался. А вот активные переходники DP-male to HDMI-male, тобешь "папа" на обоих концах, распознаются передатчиком без проблем.
В мануале к удлинителям указаны разрешения, с которыми они работают: 1080, 720, 576 и 480. Всё что меньше 720 в данном случае нам не интересно, а вот распространённое разрешение 1280x1024 большинства старых LCD мониторов по умолчанию они не поддерживают. По факту же нормально работают только 1080 и 720 - и чтобы заработало любое другое, отличное от пропорций 16:9, придётся отредактировать EDID данные на встроенной флешке. Как я понял, имеются две области памяти: одна называется MAC0101 MACROSILICON хранит ДВА разраешения (по карйней мере на моей модели так): 1280x1024 и 1280x720, другая MAC0102 MS720 только ОДНО разрешение 1280x720.

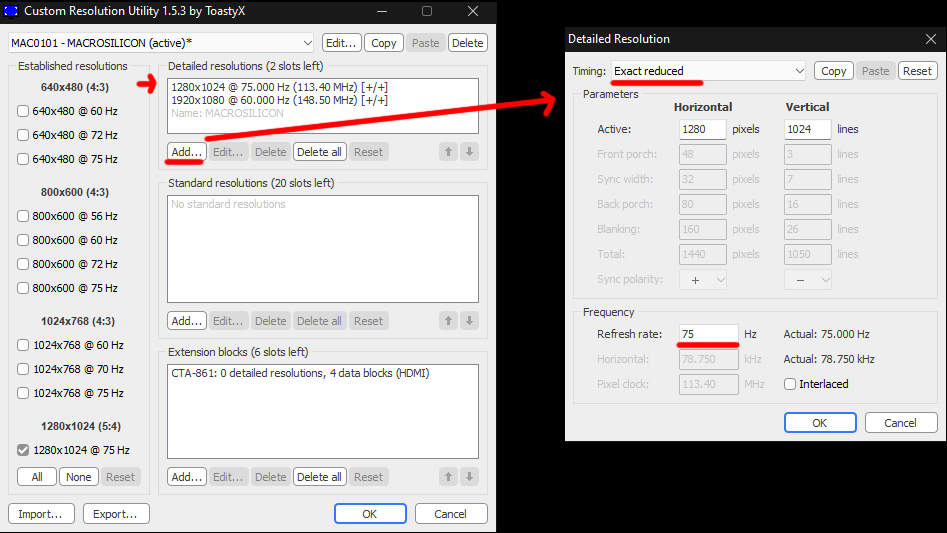

Для редактирования потребуется программыа Custom Resolution Utility (CRU), позволяющая менять EDID данные на мониторах. Менял первую область, та которая активна при первом подключении удлинителя к видеокарте. Она будет отображаться в програме в списке Detailed resolutions: там удалил второе разрешение 720 и вместо него добавил 1280x1024@75Hz. Тайминги выбрал Exact reduced, по одной из инструкций на ютубе. Потом поднял новое разрешение на первое место - чтобы оно включалось по умолчанию при подключении монитора. Также в настройках винды оно теперь будет отмечено как "Recommended".
Все изменения сохраняются ПЕРМАНЕНТНО, т.е. после переподключения питания настройки не сбрасываются, по-этому - на свой страх и риск, бэкапы и вот это всё.
C настройками пришлось по-экспериментировать, поскольку сначала, уж не знаю что - монитор или сам удлинитель, картинку показывал некорректно. То изображение уезжало куда-то в сторону, то просто выставлялось куда меньшее разрешение: и либо оно растягивалось на весь экран, либо просто находилось в центре (хотя gpu scaling драйвере был выключен). На 60 Гц монитор отказывался включаться и выводил предупреждение, мол "я работаю только с 1280x1024@60Hz" не смотря на то что именно это и выставлял. А вот на 75 заработал отлично. И в меню самого монитора тоже указана эта частота - т.е. таковая поддерживается. Возможно, 60 Гц в данном разрешении не поддерживает сама микросхема Macrosilicon.
BIOS setup виден на удалённых мониторах у меня только в режиме "MS720" и только на старых мониторах - на новом вплоть до загрузочного экрана винды будет чёрный экран. Клавиатура через USB удлинители в биосе работает.
Из неприятных особенностей стоит упомянуть про чувствительность к GSM-сигналу (по крайней мере рядом с приёмником, у монитора): если режит рядом телефон и проходит звонок или смс, то экран покрывается помехами и тухнет. Особенно "ложат" почему-то смс-ки, разговаривать рядом с ними можно без проблем. Короче в ответственных сферах, где нельзя чтобы изображение прерывалось ни на секунду, использовать разумеется нельзя. Лично для меня это не критично.
Или вот ещё одна: если питание на приёмники не подаётся, и в этот момент включить комп (вместе с питанием передатчиков, естественно), а потом включить мониторы вместе с питанием приёмников, то потом питание им придётся ещё раз переподключить вручную! Типа как для согласования они должны быть включены одновременно.
UPD: я купил и квадратные тоже. Они работают со старыми "квадратными" мониками 5:4 из коробки, без всяких CRU.
Ну и там неточности по поводу работы самой CRU нужно исправить - как я понял, редактируются EDID данные "на порту" видеокарты, после того как копируются с устройства (скорее всего хранятся где-то в реестре винды) - его память никак не изменяется. Там даже в архиве с программой поставляется экзешник, который сбрасывает настройки всех портов на дефолтные. Т.е. ничего страшного если что-то где-то запорол, всегда можно откатиться.
Никаких внятных объснений по работе программы я не нашёл, даже описание на официальной странице весьма сумбурное, так что выяснялось всё методом тыка.
UPD: пришлось повозиться с кабелями тоже. Нашёл кабель DP to HDMI в днс за 400р, бренда GoPower. И ещё пришёл нонейм из китая, примерно за такую же сумму: выполнен более качественно, алюминиевые корпуса на держателях коннекторов, тканевая оплётка на проводе. Сами коннекторы не позолоченные. Вот что получилось:
С последней связкой пришлось поплясать, CRU не особо помогал: как только я добавлял новое разрешение, оно тут же переставало работать корректно, т.е. изображение было, но как будто маленькую картинку растянули по части экрана. Помогало только переключение разрешения через "display adapter properties -> Generic monitor and GPU properties -> List all modes". Всё заработало через Settings, только когда я решил попробовать перенести 720p наверх (как изначально на квадратных).
Мониторы могут отвалиться, если подавать питание на ресиверы только после включения ПК с передатчиками. Либо если питать ресиверы от приёмника usb переходника - что вообще может вызывать ряд глюков, лучше так не делать. В такой ситуации иногда помогает перключение режимов через "List all modes", а иногда вообще ничего не помогает.
